Une vis planétaire n’est pas une solution idéale à toutes les formulations difficiles. Il gagne sa place lorsque le véritable problème est de combiner mélange, transfert de chaleur et dégazage sans donner au matériau un historique thermique supérieur à ce qu'il peut tolérer.
Réponse rapide
Choisissez une vis planétaire lorsque la formulation nécessite un excellent mélange réparti, une large zone de transfert de chaleur, une action d'auto-essuyage ou un dégazage par étapes, en particulier avec le PVC sensible à la chaleur, les composés hautement chargés, les élastomères, les adhésifs et les matériaux composites.
Restez avec une seule vis lorsque le processus est stable et nécessite principalement une fusion, un transport et une pression économiques. Choisissez une double vis co-rotative lorsque la priorité est une préparation à grande vitesse, une alimentation latérale flexible ou un travail de dispersion plus fort. Si la filière a besoin de plus de pression que la section planétaire ne peut en fournir, planifiez l'étage de pression en aval avant de commander.
Tout d’abord, assurez-vous que tout le monde parle de la même vis planétaire.
Dans ce guide, par vis planétaire, on entend le système de plastification également appelé extrudeuse à rouleaux planétaires. Il ne s'agit pas d'un actionneur à vis à rouleaux planétaires utilisé pour le mouvement linéaire. L'unité de traitement du polymère contient une vis centrale, plusieurs vis planétaires plus petites et un cylindre à dents internes.
Nanhaiya construit sa section planétaire standard avec 6 à 18 vis planétaires, selon le diamètre du segment. Le jeu typique des dents est de 0,2 à 0,4 mm. Le matériau passe à plusieurs reprises à travers les jeux entre la vis centrale, les vis planétaires et le barillet denté.
Notre vue d'usine :un acheteur ne devrait jamais envoyer une demande indiquant uniquement « vis planétaire ». Indiquez si vous avez besoin de la section de plastification complète, de la vis centrale, des vis planétaires, du barillet denté, de la bague de dispersion ou d'un module de remplacement. Ces pièces fonctionnent comme un ensemble géométrique.
Pourquoi la géométrie change le travail de mélange

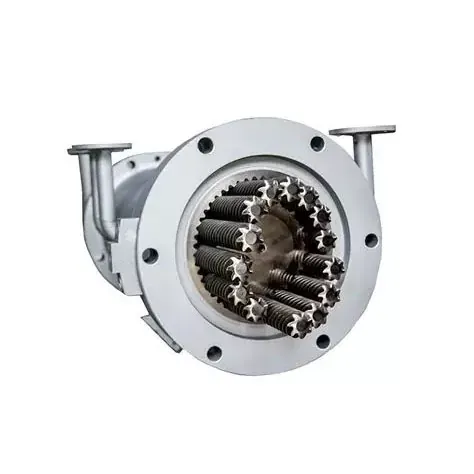

Les vis planétaires s'enroulent autour de la vis centrale à l'intérieur du barillet denté intérieurement. Le matériau est divisé à plusieurs reprises, étiré en fines couches et recombiné tout en avançant. Cela crée de nombreux contacts de surface pour le mélange et l'échange thermique.
Un bilan de 2024 enLettres express en polymèredécrit l'action de laminage et de calandrage et relie la grande surface de contact au mélange distributif, au contrôle de la température et à la dévolatilisation. Une simulation de flux de 2021 a révélé que la géométrie du fuseau change le mélange distributif et dispersif, avec un flux extensionnel et des changements fréquents de type de flux aidant à expliquer le résultat.
Nanhaiya peut diviser une section planétaire en deux étages avec un anneau disperseur entre eux. L'anneau augmente la contre-pression locale, ajoute du cisaillement, favorise une fusion plus précoce et favorise le mélange et le dégazage. Il s’agit d’un élément de processus et non de décoration, sa place appartient donc à la conception du projet.
Comparez la tâche du processus, pas le nombre de vis
Les systèmes simples, doubles et planétaires peuvent tous fondre et transporter des polymères, mais ils ne répartissent pas le travail de la même manière. La comparaison utile commence par la formulation, le mécanisme de mélange requis, la fenêtre de température, la charge de ventilation et la pression après la section de mélange.
| Facteur de décision | Vis unique | Double vis co-rotative | Vis planétaire |
|---|---|---|---|
| Meilleur point de départ | Matériau stable et connu avec principalement des fonctions de fusion et de transport | Mélange avec alimentation flexible et éléments de mélange modulaires | Mélanges sensibles à la chaleur, très chargés ou difficiles nécessitant une large zone de contact |
| Mélange distributif | Limité sauf si des mélangeurs sont ajoutés | Bon et configurable | Excellent grâce à une division répétée et à une action de roulement |
| Mélange dispersif | Dépend de la géométrie et souvent limité | Fort avec les bons éléments de pétrissage et de mélange | Modéré à fort selon la conception de la broche et les anneaux de dispersion |
| Contrôle thermique | Système simple, zone d'échange réduite | Bon mais peut ajouter une chaleur mécanique importante | Une grande surface permet un échange thermique étroit |
| Dégazage | Disponible mais moins flexible | Bon avec les sections de ventilation et de vide | Excellent lorsque des couches minces et des étages de ventilation sont conçus ensemble |
| Fonctionnement à grande vitesse | Bon pour les tâches d'extrusion appropriées | Souvent le choix le plus judicieux | Généralement non sélectionné pour la vitesse de vis maximale |
| Génération de pression | Bien | Acceptable et dépendant de la conception | Nécessite souvent une solution de pression en aval séparée |
| Nettoyage et essuyage | Peut retenir le matériau dans les zones à faible débit | Auto-essuyage avec la bonne conception entremêlée | Forte auto-effacement grâce à l’engagement planétaire |
| Complexité mécanique | Le plus bas | Plus haut | Le plus élevé, avec plusieurs composants d'accouplement de précision |
Notre vue d'usine :ne payez pas pour une section planétaire alors qu'unvis uniquedétient déjà la production et la qualité. Ne choisissez pas le planétaire lorsque le besoin réel est une préparation à grande vitesse et une alimentation latérale flexible qu'undouble vis parallèlese comporte mieux. Mettez à niveau uniquement lorsque la formulation expose une limite de processus spécifique.
Où une vis planétaire rapporte son prix
Nanhaiya cible trois groupes d'applications exigeants : les composés à haute charge, les élastomères et les plastiques flexibles, ainsi que le mélange ou la granulation spéciale chargée en poudre. Son système de cisaillement 3D planétaire gère le PP avec au moins 60 % de carbonate de calcium, le PA avec au moins 40 % de fibre de verre et le TPU et TPE à haute viscosité.
La même gamme de produits réduit le temps de plastification de 30 à 50 % par rapport aux systèmes monovis traditionnels. Pour les applications à forte charge, l'écart de résistance à la traction cible est égal ou inférieur à 5 %. Pour les matériaux spéciaux chargés en poudre, la dispersion cible est égale ou supérieure à 90 %.
Composés à haute charge
Les travaux typiques incluent un substrat de revêtement de sol en PP avec 50 à 70 % de carbonate de calcium et des structures automobiles en PA avec 30 à 50 % de fibre de verre.
Acheter pour :division répétée de la masse fondue riche en charges, contrôle de la température et propriétés constantes.
Matériaux flexibles sensibles à la chaleur
Les travaux typiques comprennent des jouets en TPR, des bandes d'étanchéité en TPE et des tuyaux flexibles en PVC contenant au moins 30 % de plastifiant.
Acheter pour :mélange et échange thermique tout en contrôlant le temps de séjour et la volatilisation.
Systèmes de poudre spéciaux
Les travaux typiques incluent des composés conducteurs PE chargés en cuivre et des composés résistants à l'usure en PC chargés en alumine.
Acheter pour :distribution de poudre, contrôle des agglomérats et dégazage planifié.
Ces chiffres définissent la gamme d'applications de Nanhaiya. Une spécification d'achat nécessite toujours la qualité exacte de la résine, la forme des particules de charge, le package d'additifs, l'humidité, la méthode d'alimentation, le plafond de température et le test d'acceptation du produit de l'acheteur.
Où le planétaire n’est pas le bon choix
Le système planétaire comporte davantage de composants correspondants et nécessite une géométrie, un jeu et un traitement thermique précis des dents. Le prix d'achat et le coût de maintenance peuvent dépasser les alternatives à une ou deux vis. L’examen de 2024 identifie également les vitesses de vis élevées et la génération de pression comme des faiblesses relatives.
La pression est importante car une section de mélange et une filière effectuent des tâches différentes. Une section planétaire peut bien préparer la matière fondue, mais nécessite toujours une pompe à vis unique ou à engrenages en aval pour stabiliser la pression au niveau d'une filière restrictive. Cette décision affecte la charge du moteur, les commandes, le temps de séjour et la disposition de la ligne.
Choisissez un autre système lorsque :la formulation est facile à fondre et la ligne répond déjà à la qualité ; l’analyse de rentabilisation dépend principalement du coût initial le plus bas ; le processus nécessite une composition agressive à grande vitesse ; l'alimentation secondaire domine la recette ; ou bien la pression dans la filière doit provenir de la même étape simple de plastification.
L'échelle change également la réponse. Une étude expérimentale à grande échelle réalisée en 2023 a révélé que la géométrie, la viscosité du matériau, le débit et la vitesse de transport modifiaient la température de fusion, la pression et le temps de séjour. Un petit essai réussi ne peut pas être transféré uniquement par le rapport du diamètre.
Vis planétaire standard ou mutée ?
Levis planétaire standardsépare l'alimentation stable du mélange planétaire avec une couche d'isolation thermique. Son chemin d'écoulement rationalisé réduit les zones stagnantes et facilite le nettoyage lors des changements de lots ou de matériaux. Il est utilisé pour le PVC rigide, semi-rigide et souple, ainsi que pour l'ABS, le TPO, le TPU et le polyéthylène chargé.
Levis planétaire mutéepeut modifier la disposition des vis ou le profil des dents en fonction d'une tâche spécialisée. Le refroidissement à alimentation forcée aide à empêcher les matériaux sensibles à la chaleur de brûler au niveau du dispositif d'alimentation. Une ventilation dédiée et un capuchon d'étanchéité en spirale interne peuvent être ouverts ou fermés selon les exigences du processus.
| État du projet | Conception standard | Conception mutée |
|---|---|---|
| Large gamme de produits connus en PVC, ABS, TPO, TPU ou PE chargé | Un point de départ solide | À utiliser uniquement si l'arrangement standard ne peut pas respecter une limite définie |
| Les aliments sensibles à la chaleur commencent à coller ou à se dégrader avant la section de mélange | Vérifier l'isolation et le refroidissement des aliments | Le refroidissement à alimentation forcée peut être intégré autour du service |
| L'élimination de l'humidité ou des substances volatiles est une exigence de qualité principale | La section étagée et l'anneau de dispersion peuvent prendre en charge le dégazage | Des dispositifs d'échappement et d'étanchéité dédiés permettent une plus grande personnalisation |
| Adhésif, silicone, composé de câble, WPC ou composite inhabituel | Possible après revue de la formulation | Meilleur itinéraire lorsque le profil de la dent, le temps de séjour ou la ventilation doivent changer |
| Changement de produit fréquent | Un canal rationalisé et une action autonettoyante sont utiles | Les fonctionnalités supplémentaires ne devraient pas créer une complexité de nettoyage inutile |
Construction et plage d'exploitation de Nanhaiya
Nanhaiya fabrique la vis centrale, les vis planétaires et le barillet denté en acier 38CrMoAlA selon GB/T 3077. La vis principale reçoit une double nitruration, les vis entraînées utilisent une trempe plus une nitruration et l'orifice de décharge est galvanisé pour une protection contre la corrosion.
| Article | Données produit Nanhaiya |
|---|---|
| Vis planétaires par section | 6 à 18, proportionnel au diamètre du segment planétaire |
| Dégagement typique des dents | 0,2 à 0,4 mm |
| Vitesse de la vis principale | 3 à 60 tr/min sur toute la famille NHY-SW publiée |
| Puissance motrice | 119 à 250 kW dans le tableau des modèles publiés |
| Besoin en huile caloporteur | 400 à 600 dm3 sur le tableau modèle publié |
| Sortie maximale de feuilles transparentes en PVC | 500 à 1 800 kg/h dans le tableau des modèles publiés |
| Production maximale de feuilles dures colorées en PVC | 700 à 2 000 kg/h dans le tableau des modèles publiés |
| Sortie maximale de film souple PVC | 900 à 2 400 kg/h dans le tableau des modèles publiés |
| Dureté de trempe | HB260-290 |
| Dureté et profondeur de nitruration | HV900-1100 ; 0,5 à 0,8 mm |
| Fragilité nitruration | Niveau 1 ou inférieur |
| Rugosité et rectitude de la surface | Ra0,4 ; 0,015 mm |
| Dureté et profondeur de l'alliage | HRC55-62 ; 0,8 à 2,0 mm |
Ces gammes permettent de définir la famille de produits. Le résultat final dépend du modèle sélectionné, de la formulation, de l'alimentation, de la ventilation, du système de contrôle de la température, de la pression en aval et des spécifications du produit.
Nanhaiyaéquipement de productioncomprend des tours CNC pour des pièces jusqu'à 6 m, des équipements de perçage et de fraisage avec une précision de positionnement de 0,02 mm et une capacité à cinq axes pour les structures de vis complexes. Leéquipe de serviceprend en charge les dessins avant-vente et l'examen des processus.
Exécutez un essai qui répond à la question d'achat
Un essai devrait comparer le processus actuel avec la configuration planétaire proposée dans le cadre d'un plan d'acceptation écrit. Ne jugez pas le système à partir d’un échantillon attrayant réalisé avec une formulation différente ou un rendement inférieur.
- Congelez la formulation.Enregistrez chaque polymère, charge, plastifiant, stabilisant, pigment, valeur d'humidité et fraction recyclée.
- Définir la limite actuelle.Indiquez si le problème est une agglomération, des stries de couleur, une dégradation thermique, un mauvais dégazage, des propriétés variables, un rendement ou un temps de nettoyage.
- Définissez le résultat du produit requis.Utiliser des critères mesurables de dispersion, de traction, de couleur, de volatilité, d'épaisseur, de surface ou de défaut.
- Enregistrez la fenêtre de processus.Capturez le débit d'alimentation, la vitesse, les températures de zone, la température de fusion, la pression, le couple ou la charge du moteur, l'indicateur de vide et de temps de séjour.
- Vérifiez la pression en aval séparément.Confirmez si la section planétaire, un étage de refoulement à vis unique ou une pompe à engrenages assume la fonction de filière.
- Inspectez après la course.Examinez les résidus, le nettoyage, les surfaces des dents, les dépôts et les matériaux restant autour du disperseur ou de l'évent.
Notre vue d'usine :l’essai planétaire le plus convaincant n’est pas celui qui produit le plus grand rendement. C'est celui qui montre à l'acheteur exactement quelle ancienne limite a disparu, quelle nouvelle limite est apparue et si la fenêtre de qualité est restée ouverte assez longtemps pour une production réelle.
Liste de contrôle RFQ pour un projet de vis planétaire
- Formulation complète avec pourcentages pondéraux
- Qualités de résine, viscosités et limites de température
- Type de charge, forme des particules, taille et humidité
- Densité apparente et méthode d'alimentation actuelle
- Production cible et actuelle en kg/h
- Limites requises de dispersion ou de propriétés du produit
- Système de vis actuel et goulot d'étranglement connu
- Configuration standard ou mutée demandée
- Charge de ventilation, de vide et d'élimination des matières volatiles
- Pression de filière et équipements en aval
- Fréquence de nettoyage et séquence de changement de matériau
- Dessins disponibles et dimensions de connexion
- Données sur le moteur, la boîte de vitesses et le contrôle de la température
- Photos, échantillons et preuves de mauvaise qualité
S'il s'agit d'un remplacement, incluez les dimensions de la vis centrale, des vis planétaires, du cylindre à dents internes et de l'anneau disperseur dans un ensemble. Le mélange de composants neufs et usés sans mesure peut modifier le jeu et la répartition de la charge.
Questions fréquemment posées
Qu'est-ce qu'une vis planétaire dans le traitement des polymères ?
Il s'agit d'un système de plastification et de mélange doté d'une vis centrale, de plusieurs vis planétaires et d'un barillet denté intérieurement. Les vis planétaires tournent autour de la vis centrale tandis que le matériau est roulé en fines couches, mélangé et transporté à travers l'unité.
Quand une vis planétaire est-elle meilleure qu’une vis simple ?
Un système planétaire devient intéressant lorsqu'une seule vis ne peut pas fournir suffisamment de mélange distributif, de zone de transfert de chaleur ou de dégazage pour une formulation à haut remplissage, sensible à la chaleur, élastomère ou multi-composants. Une seule vis reste plus simple lorsque le travail consiste principalement à fondre, transporter et générer de la pression.
Quand une vis double est-elle meilleure qu’une vis planétaire ?
Une double vis co-rotative est souvent le meilleur choix pour une préparation à grande vitesse, une alimentation latérale flexible et un mélange fortement dispersif. Un système planétaire est plus fort là où un contrôle thermique doux, un excellent mélange distributif, un auto-essuyage et un dégazage sont les besoins dominants.
Une vis planétaire peut-elle traiter des composés hautement chargés ?
Oui. Nanhaiya configure des vis planétaires pour le PP hautement chargé, le PA renforcé de fibres de verre, le polyéthylène chargé, le WPC et d'autres systèmes composés. L'alimentateur, la disposition des broches, le contrôle de la température, l'ensemble d'usure et l'étage de pression en aval doivent correspondre à la formulation exacte.
Quelle est la différence entre les vis planétaires standards et mutées ?
La conception standard de Nanhaiya utilise des sections d'alimentation et de mélange planétaire définies pour une large gamme d'applications en PVC, ABS, TPO, TPU et polyéthylène chargé. Les versions mutées peuvent utiliser une disposition de broche ou un profil de dent modifié, un refroidissement à alimentation forcée, une ventilation dédiée et un capuchon d'étanchéité interne pour des tâches de processus plus spécialisées.
Une vis planétaire génère-t-elle elle-même suffisamment de pression de matrice ?
Pas pour chaque ligne. Les systèmes à rouleaux planétaires sont principalement sélectionnés pour le mélange, le transfert de chaleur et le dégazage, et leur capacité de génération de pression peut être inférieure à celle d'une seule vis. Certaines lignes utilisent une pompe à vis unique ou une pompe à engrenages en aval lorsque la filière nécessite une pression plus stable.
Quelles données dois-je envoyer à Nanhaiya pour un projet de vis planétaire ?
Envoyez la formulation complète, les pourcentages de composants, la densité apparente, l'humidité et les substances volatiles, les limites de température, le rendement cible, la dispersion requise, l'équipement actuel, le service de pression, les besoins en ventilation, les spécifications du produit, le calendrier de nettoyage et les dessins disponibles.
Divulgation commerciale : Nanhaiya fabrique les vis planétaires et les composants associés liés dans ce guide. La sélection finale et l'acceptation dépendent de la formulation, de la configuration de l'équipement, du dessin approuvé et du plan de test du projet.
