Un devis utile commence par la formulation du PVC et la machine installée, et non par un diamètre et une photographie. Ce guide transforme les tâches liées au processus, les pièces usées et l'objectif d'acceptation en une spécification d'achat qu'une usine peut réellement fabriquer.
Pour le PVC hautement chargé, spécifiez la recette complète en phr, la méthode d'alimentation, le produit final, le débit requis, la rotation des vis, l'entraxe, les dimensions de connexion et la carte d'usure des vis et des alésages du canon. Sélectionnez la nitruration, le chromage ou une couche bimétallique pour résister à l'usure réelle. Approuvez la méthode de dessin et d’inspection avant que le prix ne devienne le facteur décisif.
Définir le travail d'extrusion avant de discuter de la vis
« Vis doubles parallèles pour PVC à haute charge » est une famille de produits et non une spécification complète. Il ne nous indique pas si la ligne fabrique des tuyaux sous pression, des tuyaux de drainage, des profilés, des feuilles ou des panneaux de mousse. Il ne précise pas non plus si l'extrudeuse prépare un composé ou alimente directement une filière de façonnage.
Ces distinctions modifient le devoir le long du canon. L'alimentation, la fusion, le mélange distributif, la dévolatilisation et la génération de pression ne se produisent pas de la même manière sur chaque ligne. L'entraînement, la boîte de vitesses, la filière en aval et l'équipement de refroidissement imposent des limites qu'un dessin de vis ne peut pas supprimer.
Notre vue d'usine :nous n'approuverions pas un changement de géométrie du seul pourcentage de charge. Nous nous demandons d’abord ce que fait bien la ligne actuelle, où elle devient instable et quel résultat doit être amélioré. Si le produit existant est acceptable et que la tâche consiste à le remplacer, conserver une géométrie éprouvée peut être plus sûr que d'ajouter une fonction de mélange agressive sans preuve.
Commencez l'enquête en choisissant un objectif : reproduire la tâche d'origine, corriger un problème d'usure mesuré ou concevoir une nouvelle formulation et un nouveau résultat. La combinaison des trois dans une seule demande vague rend les propositions des fournisseurs impossibles à comparer.
Une usine ne peut concevoir qu’en fonction de la formulation qu’elle reçoit
Pour le PVC, « 30 % de charge » n’est pas assez précis. Indiquez les ingrédients en parties pour cent de résine, normalement écrites en phr, et fournissez également la composition du mélange fini si votre système de contrôle interne utilise un pourcentage en poids. Les deux expressions ne partagent pas le même dénominateur.
Enregistrez la qualité de la résine PVC, du carbonate de calcium ou autre qualité de charge, les informations sur les particules fournies par le producteur de la charge, le système stabilisant, les lubrifiants, les auxiliaires technologiques, les modificateurs d'impact, les pigments et le contenu recyclé. Ajoutez la densité apparente et la forme alimentaire du mélange sec réel. Si l'usine modifie les recettes, indiquez la plage de fonctionnement plutôt que d'envoyer uniquement la qualité la plus simple.
Le reste de la ligne est important car la poudre chargée doit atteindre les vis de manière cohérente. Dans un système Battenfeld-cincinnati publié, le chemin de dosage de craie utilisait des agitateurs pour éviter les pontages, une surveillance gravimétrique et une géométrie de vis adaptée pour 30 à 100 parties de craie. Cet exemple est spécifique à sa gamme twinEX 93-34, mais la leçon en matière d'approvisionnement est large : la conception du doseur et la conception des vis doivent être revues ensemble.
Les additifs modifient également le travail de transformation. Les travaux publiés par Arkema sur une formulation de revêtement de sol en PVC hautement chargé associent un adjuvant de traitement dédié à un traitement de fusion et de fusion homogène à des niveaux élevés de carbonate de calcium. C'est un rappel utile que la même phr de charge peut se comporter différemment lorsque l'ensemble de résine et d'additifs change.
Vous préparez un nouveau projet en PVC hautement chargé ?Envoyez la recette sous accord de confidentialité si nécessaire, ainsi que le dessin au trait et le produit cible. Nous pouvons alors discuter de la vis et du canon dans le cadre d'une mission de traitement définie.
Envoyer la formulation et le dessinVoir le produit parallèle PVCVerrouiller la rotation, la manipulation et l'interface machine

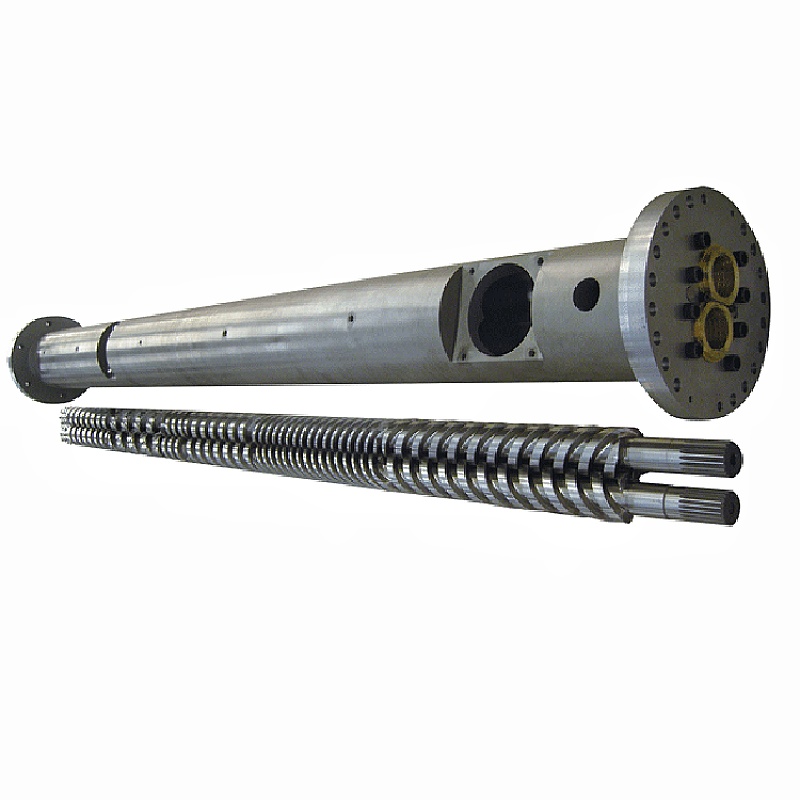

Nanhaiya fournit les deuxbarillets à double vis parallèles co-rotatifsetbarillets à double vis parallèles contrarotatifs. Ce sont des configurations mécaniques différentes. Un fournisseur ne doit pas déduire le bon à partir d’une photo du produit fini en PVC.
Pour un remplacement, identifiez la rotation de la vis avec la direction de visualisation indiquée sur le dessin. Incluez la manipulation des vis, les marques de phase, l'entraxe, les diamètres extérieurs et de racine, la longueur utile, la connexion de l'arbre, les détails de cannelure ou de clé, les faces de poussée et la géométrie de l'alésage en huit du canon.
Définissez ensuite chaque interface : ouverture d'alimentation, zones d'aération, de chauffage et de refroidissement, trous de thermocouple, modèle de boulon de bride, face de la boîte de vitesses, plaque de disjoncteur ou connexion de matrice, supports et enveloppe globale d'installation. Une petite omission peut empêcher un ensemble par ailleurs bien usiné de s'adapter à la ligne.
| Zone | Preuve minimale | Ambiguïté courante à lever |
|---|---|---|
| Paire de vis | Dessin approuvé, identification gauche et droite, rotation, manipulation, mise en phase et connexion | Rotation indiquée sans dire à quelle extrémité le spectateur fait face |
| Alésages de barillet | Entraxe, profil d'alésage, dimensions axiales, orifices et références de bride | Un diamètre d'alésage nominal utilisé pour décrire le profil complet en huit |
| Autorisation | Jeux vis-à-barillet et vis-à-vis spécifiés avec conditions de test | Le fournisseur doit reconstruire le dégagement d'origine à partir des pièces usées |
| Interfaces | Schémas de connexion de la boîte de vitesses, de l'alimentation, de l'évent, du chauffage, du refroidissement et de la filière | Photographies sans dimensions, données ou spécifications de filetage |
| Contrôle d'assemblage | Numéros de paire, repères de synchronisation, procédure d'installation et exigences du fabricant de la machine | Deux vis traitées comme pièces détachées indépendantes |
Lorsqu'un acheteur n'envoie que des vis usées, nous pouvons mesurer ce qui est présent, mais l'usure a déjà modifié le terrain, le profil de vol et le dégagement. Nous préférons les dessins, les données machine et les mesures approuvés des deux composants. Nous n’appellerons pas la géométrie usée la conception originale simplement parce qu’il s’agit du seul échantillon dans la caisse.
Utilisez le tableau modèle comme un outil de sélection et non comme une promesse
Notregamme double vis parallèlerépertorie cinq modèles courants de 75 à 130 mm. Les plages de production de PVC publiées aident un acheteur à identifier une plateforme de départ. Ils ne remplacent pas la formulation, l’alimentateur, la filière et l’examen du lecteur.
| Modèle | Diamètre de vis | L/D | Capacité de sortie du PVC | Vitesse de vis | Moteur d'entraînement |
|---|---|---|---|---|---|
| NHY75 | 75 millimètres | 26 à 36 | 220 à 350kg/h | 45 tours | 45 kW |
| NHY90 | 90 millimètres | 26 à 36 | 280 à 460 kg/h | 45 tours | 55 kW |
| NHY110 | 110 millimètres | 26 à 36 | 350 à 650kg/h | 45 tours | 75 kW |
| NHY120 | 120 millimètres | 26 à 36 | 500 à 800kg/h | 45 tours | 110 kW |
| NHY130 | 130 millimètres | 26 à 36 | 680 à 1 000 kg/h | 45 tours | 132 kW |
Une recette très chargée peut modifier l'alimentation en vrac, le comportement de fusion, la demande de couple, l'usure et la pression de filière. C'est pourquoi nous demandons un historique de production actuel et stable lorsqu'il existe. Il fournit une bien meilleure référence de dimensionnement que le résultat souhaité seul.
Pour une extrudeuse existante, la boîte de vitesses et l'interface du barillet décident normalement de la taille avant le catalogue. Pour une nouvelle ligne, la cible de sortie doit être liée à une recette nommée et à une norme d'acceptation du produit. Si le devis indique kg/h sans la formulation et le produit acceptés, le chiffre est difficile à faire respecter.
Choisissez une protection contre l'usure dans la carte d'usure
LeCanon à double vis parallèle en PVC Nanhaiyautilise le 38CrMoAlA comme matériau de base répertorié et propose des spécifications nitrurées, chromées et bimétalliques. Ce sont des constructions différentes. Les comparer uniquement par le plus grand nombre de dureté est une mauvaise pratique d’achat.
| Propriété | Valeur publiée | Mettez ceci dans l'ordre |
|---|---|---|
| Matériau de base | 38CrMoAlA | Document sur les composants, la qualité de l'acier et le matériau requis |
| Dureté du traitement thermique | HB260 à 320 | Lieu de test, méthode et dossier d'acceptation |
| Dureté de nitruration | HV950 à 1000 | Surface traitée, méthode de mesure et points d'acceptation |
| Profondeur de nitruration | 0,50 à 0,70 mm | Méthode de définition et de vérification de la profondeur des cas |
| Fragilité nitruration | Niveau 1 ou inférieur | Méthode de test applicable et enregistrement |
| Rugosité | Ra0,4 | Surface, direction, coupure et instrument |
| Rectitude des vis | 0,015 mm | Référence, longueur mesurée, condition de support et méthode |
| Dureté du chromage | HV 950 ou supérieur | Zone plaquée et lieu d'inspection |
| Épaisseur du chrome | 0,05 à 0,10 mm | Zones de dessin et exigence d’épaisseur finie |
| Dureté bimétallique | HRC60 à 65 | Zone d'alliage, identité des couches et emplacement des tests |
| Profondeur du bilame | 2,0 à 3,0 mm | Zones protégées et vérification de la profondeur |
HV et HRC sont des échelles de dureté différentes, tandis que les profondeurs de couche répertoriées diffèrent également considérablement. Une fine surface dure et une couche d’alliage plus profonde ne peuvent pas être classées en lisant une seule cellule. Le devis doit identifier le composant, les zones protégées exactes, les dimensions finies après traitement et le document utilisé pour la réception.
Le nom de remplissage est également insuffisant. La charge, les propriétés des particules, l'agglomération, la contamination recyclée et la pression locale influencent toutes le modèle d'usure. Les conseils d'usure de Coperion pour ses équipements de mélange mettent en évidence la fusion, le mélange d'abrasifs et l'accumulation de pression comme zones fortement sollicitées. Le principe utile d’une commande de remplacement est de protéger les zones identifiées par le processus et les mesures.
Vous ne savez pas si la nitruration ou la protection bimétallique font partie de la demande d'offre ?Envoyez des photographies et une carte de mesure des deux vis et du canon. Incluez la qualité du filler, le phr et l'historique de production afin que la proposition de surface ait une raison définie.
Renseignez-vous sur le matériel et le traitementVoir les équipements de production de NanhaiyaMesurez les deux vis et les deux alésages aux positions indiquées
Un rapport d'usure doit montrer où chaque valeur a été prise. Nettoyer les pièces, les laisser atteindre une température d'inspection stable, marquer l'extrémité d'alimentation et numéroter les stations axiales. Mesurez les deux vis, les deux lobes du canon et la relation critique vis à vis en utilisant une méthode convenue.
L'approche de diagnostic publiée par Coperion pour ses fûts ZSK et STS nécessite des fûts propres et froids et combine la mesure de l'alésage avec une inspection vidéo sur certaines tailles. Votre équipement et votre méthode peuvent différer, mais la discipline est solide : les dimensions et l'état de la surface doivent être enregistrés ensemble.
| Enregistrer | Pourquoi il appartient au rapport | Décision qu’il soutient |
|---|---|---|
| Plan de la station axiale | Empêche une valeur minimale ou maximale de perdre son emplacement | Réparation locale, protection de zone ou remplacement complet |
| Les deux profils de vis | Montre une usure asymétrique et préserve l'identité gauche/droite | Remplacez une pièce, la paire ou étudiez l'alignement |
| Les deux lobes du canon | Indique si une nouvelle vis fonctionnerait toujours avec un jeu d'alésage excessif | Vis uniquement par rapport à un jeu de vis et de barillet assortis |
| Images de surfaces | Documente les rayures, les piqûres, les pertes de revêtement et les dépôts de matériaux | Séparer l’usure dimensionnelle d’un problème de surface ou de nettoyage |
| Tendance opérationnelle | Relie la condition physique au débit, à la charge, à la pression et à la qualité du produit | Confirmer que l'usure est à l'origine du problème de production signalé |
Une perte de débit, une pression instable, une surchauffe et un mauvais aspect du produit peuvent justifier une inspection, mais ne prouvent pas l’usure d’une vis. Comparez la ligne actuelle avec une recette de référence stable. Vérifiez l'alimentation, les chauffages, les capteurs, la ventilation, la restriction de la matrice et l'état de l'entraînement avant de blâmer un composant.
Si le canon est usé, l'installation de vis neuves uniquement peut laisser le jeu de travail en dehors de l'état prévu dès le premier jour. Nous préférons perdre une commande de vis uniquement plutôt que de dire à un acheteur que de nouvelles pièces peuvent restaurer un jeu que nous n'avons pas mesuré.
Comparez les offres par portée, et non par étiquette d'alliage
Mettez chaque fournisseur sur la même feuille de demande. Si un devis comprend un baril, une paire de vis, un traitement, des rapports d'inspection et une protection d'expédition, tandis qu'un autre répertorie uniquement les « vis jumelées bimétalliques », les prix ne sont pas comparables.
| Ligne de devis | Définition acceptable | Raison du retour du devis |
|---|---|---|
| Portée du composant | Vis gauche, vis droite, canon, accessoires et éléments exclus nommés | « Un set » sans facture de fourniture |
| Géométrie | Révision du dessin et dimensions critiques répertoriées | Diamètre et L/D uniquement |
| Matériel | Acier de base et zones de traitement ou d'alliage identifiées | « Alliage premium » sans nuance ni emplacement |
| Inspection | Dimensions, méthodes, enregistrements et points d'acceptation convenus | « Haute précision » sans critères mesurables |
| Essai de performances | Recette, alimentation, filière, fenêtre de sortie, limites machine et contrôles produits définis | Promesse de sortie sans condition de test |
| Portée commerciale | Base de prix, emballage, base de livraison, documentation et limites de service indiquées | Prix unitaire bas avec exclusions techniques non résolues |
Demandez au fournisseur de marquer chaque écart par rapport à votre dessin au lieu de remplacer silencieusement une exigence. Une proposition d’amélioration peut être utile, mais elle doit apparaître comme une révision motivée. Cela protège les achats, la maintenance et le fabricant lorsque la pièce arrive sur la machine des mois plus tard.
Convenir de l'inspection et de la mise en service avant fabrication
Le dessin approuvé est le centre de l’achat. Joignez les exigences en matière de matériaux, les zones de traitement de surface, le rapport dimensionnel, la méthode de vérification de la dureté ou des couches, l'identification des paires et les exigences d'emballage. Définissez les documents qui accompagnent l'envoi.
Pour l'installation, suivez les procédures d'alignement, de dégagement, de chauffage et de démarrage du fabricant de l'extrudeuse. Ne forcez pas une paire de vis qui ne peut pas tourner comme l'exige la procédure de la machine. Examinez l’ajustement, le timing et l’assemblage avant d’appliquer le couple d’entraînement.
Un essai d’acceptation de production nécessite une formulation et une condition d’alimentation nommées. Enregistrez le débit réel, la vitesse de la vis, la charge du moteur ou l'indication de couple, la pression de tête, le comportement en température, l'état de la ventilation et les contrôles du produit fini. Si le produit est un tube ou un profilé, incluez les critères dimensionnels et d'apparence qui déterminent si le produit est vendable.
Envoyez-nous une demande de devis pour le PVC hautement chargé à partir duquel nous pouvons concevoir
Incluez le modèle de la machine, les détails du dessin, de la rotation et des phases, la recette complète en phr, la qualité de charge, le contenu recyclé, l'historique d'exploitation actuel, l'objectif du produit et les mesures d'usure. Dites-nous si vous avez besoin d’un remplacement fidèle ou d’une révision géométrique documentée.
Envoyez le package RFQ par e-mailDiscutez sur WhatsAppOuvrir la page de demande
Machines en plastique Cie., Ltd de Zhoushan Nanhaiya.
Produits :Vis jumelées parallèles | Barils à double vis parallèles en PVC | Fûts à vis parallèles pour tuyaux en PVC
E-mail:info@nhyscrew.com
Téléphone:+86-13505809643| Mobile:+86-13587082002
Bloc C, section n° 2 ouest, avenue Xingzhou, district de Dinghai, ville de Zhoushan, province du Zhejiang, Chine.
Informations sur les services | Équipement de production | Profil de l'entreprise
Questions fréquemment posées
Quelles informations sont nécessaires pour proposer un baril à double vis parallèle en PVC hautement chargé ?
Envoyez le fabricant et le modèle de la machine, les dessins existants, la rotation des vis, l'entraxe, les détails de connexion, la formulation complète du PVC, le chargement de charge en phr, le contenu recyclé, les informations sur le produit et la matrice, l'objectif de sortie, les dossiers d'exploitation et les mesures des pièces anciennes. Énoncez l’échec ou l’amélioration que vous essayez de résoudre.
Quel niveau de remplissage est considéré comme du PVC hautement chargé ?
Il n’existe pas de seuil d’achat universel. Indiquez chaque ingrédient en parties pour cent de résine et fournissez la composition du mélange fini. Ne remplacez pas phr par une description vague telle qu'une teneur élevée en carbonate de calcium, car deux recettes portant cette étiquette peuvent créer des tâches d'alimentation, de fusion et d'usure différentes.
Une vis bimétallique est-elle toujours meilleure qu'une vis nitrurée pour PVC chargé ?
Non. Le choix du traitement dépend des caractéristiques du mastic, de la charge, des contaminants, de l'emplacement de l'usure, de la géométrie et du plan de maintenance requis. La nitruration, le chromage et les couches bimétalliques diffèrent par l'échelle de dureté et la profondeur de la couche, comparez donc la spécification complète plutôt qu'un seul numéro de dureté.
Puis-je choisir la taille des vis uniquement à partir du tableau des modèles de Nanhaiya ?
Utilisez la table modèle comme plage initiale. Le dimensionnement final doit tenir compte de la formulation réelle, de la méthode d'alimentation, du produit, de la résistance de la filière, des limites d'entraînement et du résultat d'acceptation. Un diamètre nominal ou une capacité catalogue ne définit pas la tâche complète du processus.
Puis-je envoyer des vis usées comme seule référence de fabrication ?
Nous ne le recommandons pas. Un échantillon usé enregistre à la fois la géométrie d'origine et les dommages accumulés en service. Fournissez le dessin approuvé lorsqu'il est disponible, puis soutenez-le avec des mesures claires, des photographies et un historique de fonctionnement afin que le remplacement ne reproduise pas l'usure telle que conçue.
Puis-je remplacer uniquement les vis et conserver l’ancien canon ?
Seulement après avoir mesuré les deux vis et les deux alésages du canon à des positions axiales définies. De nouvelles vis placées à l'intérieur d'un canon usé peuvent préserver un jeu excessif et une sortie instable. La décision doit suivre un rapport d'usure correspondant et les exigences d'assemblage du fabricant de la machine.
Nanhaiya fournit-elle des barils à double vis parallèles co-rotatifs et contrarotatifs ?
Oui. Nanhaiya répertorie les produits à barillet à double vis parallèles co-rotatifs et contrarotatifs. Une demande de remplacement doit identifier la configuration installée, le point de vue de la rotation, la manipulation, la phase et la connexion du variateur plutôt que de demander au fournisseur de les déduire du nom du matériau.
Comment la sortie doit-elle être acceptée après l’installation ?
Convenez de la recette, de la méthode d'alimentation, de la filière, de la fenêtre de sortie, des contrôles de qualité du produit et des limites de la machine avant la fabrication. Pendant la mise en service, enregistrez le débit réel, la charge, la pression, le comportement en température et la qualité du produit fini dans les conditions convenues. Les données du catalogue ne doivent pas remplacer un essai d’acceptation défini.
